Опубликовано: 14 апреля, 2017

Ружейное ложе

Если стволы обеспечивают надежный бой ружья, то успех стрельбы, её добычливость обусловлены в значительной степени размерами и формой ложи. При стрельбе по подвижным мишеням, а тем более навскидку, удобство ложи имеет, пожалуй, решающее значение. Ложа во многом определяет и внешний вид ружья. Именно ложа придаёт ему те или иные очертания, делая ружье элегантным и изящным, строгим и деловым, аляповатым или грубым…

Прикладистость ложа

Удобное ружье при быстрой вскидке (подробнее про стрельбу по движущимся целям) сразу же оказывается направленным в точку прицеливания, причем целящийся глаз без каких бы то ни было дополнительных усилий со стороны стрелка располагается на прицельной линии ружья.

Свойство ружья быть удобным для стрелка называется прикладистостью и обеспечивается оно тем, что ложе придают определенную форму и размеры. Чем в большей мере размеры ложи будут соответствовать росту и телосложению стрелка, тем более прикладистым будет для него данное ружьё. Вопрос, однако, усложняется тем, что форма и размеры ложи должны соответствовать не только телосложению стрелка, но и типу ружья, его назначению. Если сделать ложу к тяжелому и длинноствольному ружью, скопировав размеры с ложи легкого короткоствольного ружья, то такая ложа окажется очень неудобной. Ложу к ружью, предназначенному для стрельбы на круглой площадке делают миллиметров на 10 короче ложи, сделанной для ружья, используемого на траншейной площадке. Ложу для ружья, применяемого в основном при охоте по зверю, целесообразно делать несколько укороченной в носке, а ложу к ружью для стрельбы высоко летящих птиц удобнее делать в носке более длинной.

Необходимо подчеркнуть, что прикладистым может быть только хорошо сбалансированное и прикладистое ружье. Если у ружья из-за конструктивных недостатков имеется значительный клев на стволы, то его нельзя сделать прикладистым, как бы ни меняли форму ложи.

Определение степени прикладистости ложа

Определить степень прикладистости ружья можно 2 способами – стрельбой по мишеням и визуальным контролем.

Способ 1. На квадратных листах бумаги вычерчивают по 5 мишеней и нумеруют их цифрами от 1-го до 5-ти. Стрельба по мишеням производится с расстояния 10-ти метров. Стреляют навскидку, то есть производят выстрел сразу же, как только ложа коснулась плеч. Чтобы создать элемент внезапности, стреляют всякий раз по мишени, номер которой называет другое лицо. Причем всякий раз на каждом листе одну мишень оставляют нетронутой. Затем, на основании по крайней мере 20-ти выстрелов находят отклонение средней точки попадания от точки прицеливания. Для спортивной стрельбы по летящим мишеням это отклонение не должно превышать 1-го сантиметра.

Способ 2. Он заключается в том, что ружьё вскидывают по мишеням, диаметр которых составляет 1,5% расстояния от стрелка до мишени. Если мушка не выходит при вскидке за пределы этих кругов, то прикладистость ружья для целевой охоты может считаться удовлетворительной.

Однако, может возникнуть вопрос, каким же образом подавляющее большинство охотников стреляет на охоте из ружей, ложи которых имеют стандартные размеры? Дело в том, что большинство охотников имеет среднее телосложение, так сказать стандартное, и средний рост. Стандартные ложи вырабатываются именно в расчёте на людей со средним типом телосложения. Следует также отметить, что большинство охотников стреляет не навскидку, а после более или менее точного прицеливания, то есть после исправления ошибки в наводке ружья, возникшей при вскидывании его к плечу. Наконец, захватывая цевье, то ближе к ствольной коробке, то дальше от неё, стрелок может в значительной степени приспособиться к любой ложе. В некоторых случаях при длительном пользовании ружьем стрелку становится прикладистым какое-то определенное ружье, в отношении которого у него возник стереотип правильных движений. Все же остальные ружья, хотя их ложи больше соответствуют телосложению этого стрелка, кажутся ему совершенно неприкладистыми.

Строения ложа ружья

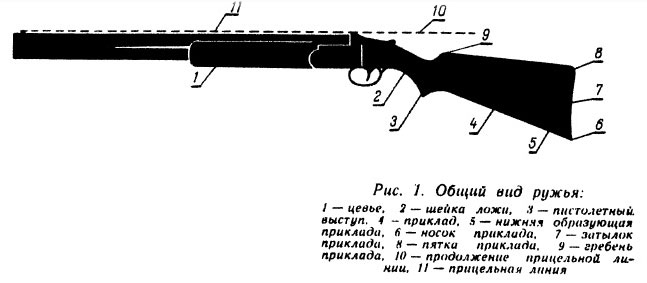

На ложе – рисунок 1 можно различить шейку, приклад и цевье. На передний конец шейки насаживают металлические части ружья, за шейку держат той рукой, которая обслуживает спусковые крючки.

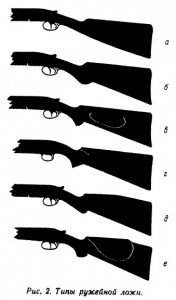

Шейка и её виды

Шейка может быть ровной, без выступов с нижней стороны и плавно переходить в нижний контур приклада. Такую шейку называют прямой, а ложу – английской, или по аналогии с ложой на 3-х линейке – винтовочной.

Шейки бывают и с выступом на нижней стороне, причем, если выступ имеет мягкие очертания, то его называют полупистолетным. Сообразно с этим полупистолетными называют как шейку, так и ложу вообще. Если же выступ круто повернут вниз и тем более, когда на его конце сделана овального очертания площадочка, говорят о пистолетном выступе, пистолетной шейке или ложе. Каждый из названых типов шеек имеет и свои преимущества, и свои недостатки.

Пока стрелок стоит и держит ружье на изготовку или несет его на плече, прямая шейка кажется более удобной. Дело в том, что кости кисти руки, сжимающей шейку, образуют с ней более или менее прямой угол. Благодаря этому все пальцы могут одинаково плотно охватить шейку. Напротив, пистолетную шейку плотно ухватить удается всего 2-3 пальцами – большим, средним, и отчасти указательным. Безымянный же палец и мизинец не могут полностью захватить пистолетный выступ.

В момент прицеливания, наоборот, пистолетная шейка обеспечивает большие удобства. В этом случае относительное положение костей кисти и шейки ружья резко изменяется, они встречаются под острым углом. В результате прямую шейку охватывают только 2 пальца – большой и средний. Указательный палец лежит на спусковом крючке, а безымянный и мизинец не достают до шейки и не принимают участия в работе руки. При пистолетном же выступе 2 последних пальца находят нужную опору. Чем круче этот выступ, тем лучше бывает опора, тем плотнее кисть руки охватывает выступ. В результате прицеливание становится более уверенными, а отдача менее чувствительной. Если при наличии 2-х спусковых крючков можно ещё спорить об удобстве прямой формы шейки приклада, то при одном спусковом крючке, работающем на оба ствола, шейка ложи, бесспорно, должна быть ярко выраженной пистолетной формы. Даже на дробовиках с 2-мя спусковыми крючками, если они имеют повышенный вес или предназначены для усиленных зарядов, целесообразнее иметь ложу с пистолетной шейкой.

Компромиссом между 2-мя рассмотренными типами лож, причем довольно удачным, являются, во-первых, уже упомянутые полупистолетные ложи, а во-вторых, ложи так называемого рационального типа. Нижняя поверхность пистолетного выступа рационально ложи не имеет изгиба. Поэтому, при перенесении руки с переднего на задний спусковой крючок положение кисти руки относительно шейки не меняется. В то же самое время пистолетный выступ образует с костями кисти менее острый угол, чем прямая шейка без всякого выступа. Благодаря этому все пальцы приобретают более или менее достаточную опору. Несмотря на свои очевидные преимущества, ложа рационального типа широкого распространения не получили, видимо из-за своей не слишком привлекательной формы.

Приклад

Сзади шейка переходит в приклад, то есть в ту часть ложи, к которой стрелок прижимается щекой. На прикладе, в свою очередь, следует различать гребень и нижнюю образующую или контур, щеки с боков, выступ под щеку и затылок, обычно прикрываемый пластмассовой или каучуковой накладкой, в последнем случае называемый амортизатором. Верхнюю часть затылка называют пяткой, а нижнюю, более заостренную – носком.

Поскольку плечо стрелка расположено ниже его глаза, ложу обязательно отгибают книзу, благодаря чему гребень и затылок ложи оказываются на несколько сантиметров ниже прицельной линии – продолжения прицельной планки. Отгиб ложи, называемой погибом, должен быть тем сильнее, чем более покаты плечи стрелка, чем больше длина его шеи и тем самым, чем больше расстояние от ключицы до зрачка его глаза. Если погиб мал, то ружьё при скидке будет ложиться выше цели, а если погиб слишком велик, то наоборот – ниже.

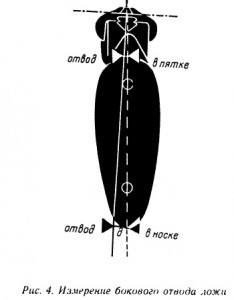

Но глаз стрелка находится не только выше плеча, но и несколько в стороне от него. Поэтому, для удобства в прицеливании ложе придают ещё и незначительный отвод в сторону – вправо для стрельбы с правого плеча и влево для стрельбы с левого. Величина отвода зависит от ширины плеча стрелка и от объема его груди.

Длина ложи

Одним из основных показателей размеров ложи является её длина. Если длина ложи не будет соответствовать росту стрелка и его комплекции, то стрелок перестанет чувствовать своё ружье. Между тем ощущение длины ложи зависит не только от того, насколько она соответствует длине рук стрелка, но и от ряда других факторов. Прежде всего, огромное значение имеет одежда, затем манера держать цевье ближе или дальше от колодки — ствольной коробки.

Ложа, сделанная под летнюю одежду, при толстой зимней одежде становится слишком длинной и неудобной. Поэтому, в последнее время всё чаще делают сменные затылки различной толщины, изменяющие длину ложи на 2-3 сантиметра. Если ружье не имеет съемных затылков, то стрелок должен научиться, в зависимости от толщины одежды, подыскивать соответствующее ей положение руки, поддерживающей цевье. При зимней одежде руку следует держать ближе к ствольной коробке – колодке, и быть может под ней, при летней – дальше от колодки и даже под стволами у передней части цевья.

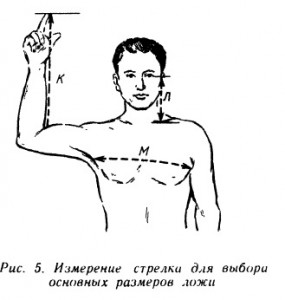

Для предварительного расчёта элементов ложи – длины, отгиба и отвода, полезно пользоваться таблицей, составленной известным оружейником Р. Маархольдтом – таблица 1 (ищите её в конце публикации). Способ снятия мерки со стрелка показан на рисунку 5. Но, такие элементы, как питч и толщина гребня, могут быть найдены только опытным путем. Причем, при подгонке готовой ложи к определенному стрелку подгоняют именно эти величины.

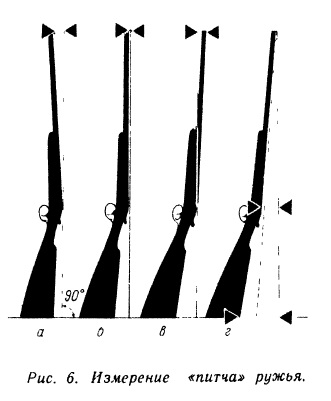

Питчем в англо-американских странах, откуда и произошло это название, называют расстояние от мушки до перпендикуляра, восстановленного с плоскости затылка и проведенного касательно к прицельной планке у ее казенного среза – рисунок 6, а питч можно измерять и расстоянием от перпендикуляра, опущенного от мушки на ту же плоскость, до прицельной планки у казенного среза стволов, до пятки затылка.

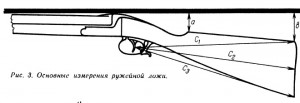

Измеряют питч и углом, образуемым между продолжением прицельной планки и плоскостью затылка. То или иное значение питча определяется изменением длины ложи по носку или по пятке затылка – рисунок 3, С3, С1. С изменением размеров изменяется и положение ружья при вскидке к плечу. С увеличение длины С3 или укорочением С1 ружье будет ложиться выше цели, и наоборот, ниже с изменением этих размеров в обратную сторону. Нормальная длина ложи по пятке должна превышать среднюю длину на 4-5 миллиметров, а по носку – на 10-15 миллиметров.

Высота и ширина гребня

Большое значение для точной прикладки ружья имеет высота и ширина гребня. Если гребень высок или слишком широк, то стрелок не может дотянуться глазом до линии прицеливания, а при слишком низком или слишком узком гребне – он теряет опору для головы. В ложах тип Монте-Карло, гребень делают с избытком дерева, и стрелок подгоняет его размеры по форме своего лица и полноте щек.

Наклон к прицельной линии

Кроме ширины и высоты гребня, важен и его наклон к прицельной линии. У подавляющего большинства ружей линии верхнего гребня полого спадают спереди назад. Такая форма ложи имеет серьёзный недостаток – при плотной зимней одежде голова стрелка опирается на гребень ближе к затылку, следовательно, в более низком месте. В результате глаз стрелка оказывается ниже прицельной линии. Правда, гребень приклада не только падает спереди назад, но и становится несколько толще, что отчасти компенсирует влияние скоса. Чтобы избежать этого недостатка, верхний гребень иногда делают параллельным прицельной планке. Однако, при этом затылок приходится делать либо слишком высоким, либо придавать нижней образующей приклада несколько иную, мало приятную для глаза форму. Поэтому, на ложах рационального типа гребень делают с переломом – его передняя часть идёт параллельно прицельной планке, а задняя очень круто падает назад. Значительно удачнее этот вопрос решен на ложах типа Монте-Карло, гребень которых имеет ступенчатую форму.

Переделка ложи

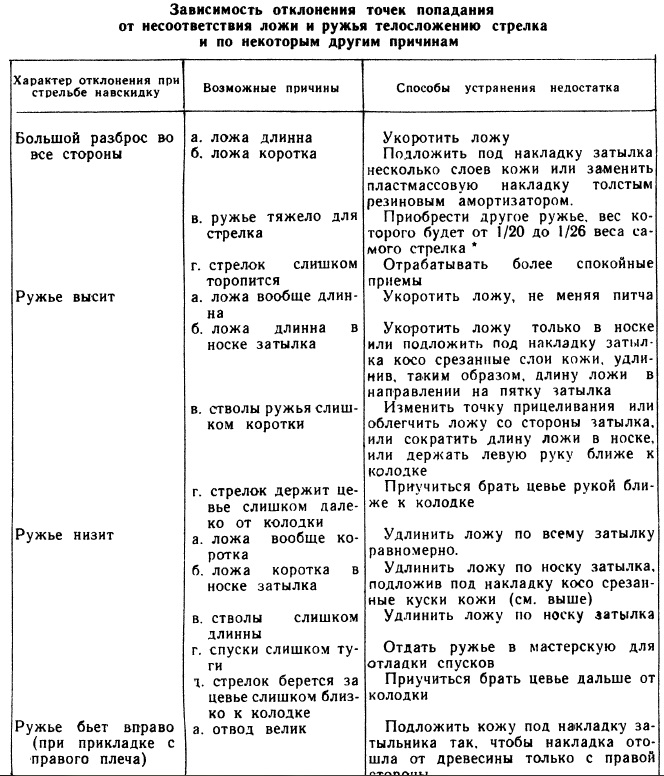

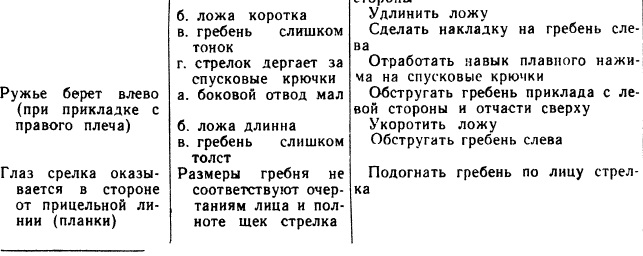

Причин, вызывающих частые промахи (подробнее о причинах промахов), может быть очень много, но одной из них является неудачная форма ложи, которая не соответствует телосложению стрелка. В таких случаях целесообразнее сделать новую ложу по заранее заданным размерам или по крайней мере переделать и подогнать по стрелку уже имеющуюся.

Прежде, чем начинать переделку ложи, необходимо сравнить её размеры с теоретически требуемыми для данного стрелка – смотрите таблицу 1. Затем, следует путем стрельбы по мишеням выяснить характер отклонений прицельной линии от точки прицеливания и только при совпадении этих данных можно приступать к переделки ложи. В противном случае, очень легко испортить фабричную ложу.

Для укорачивания ложи и связанного с этим изменения питча используют небольшой рубанок, бондарный струг, рашпиль или драчевый напильник, шкурку. Наращивание длины ложи и высоты гребня лучше всего проводить с помощью подгонки и вклеивания кусков древесины, подбирая их по возможности из той же породы древесины, что и само ложе. Однако, в любительских условиях чаще всего прибегают к подкладыванию и приклеиванию пластов подметочной кожи или кожзаменителей. При нахождении необходимых размеров и формы приклада очень удобны резиновые и кожаные башмаки, надеваемые на затылок и на гребень ложи.
